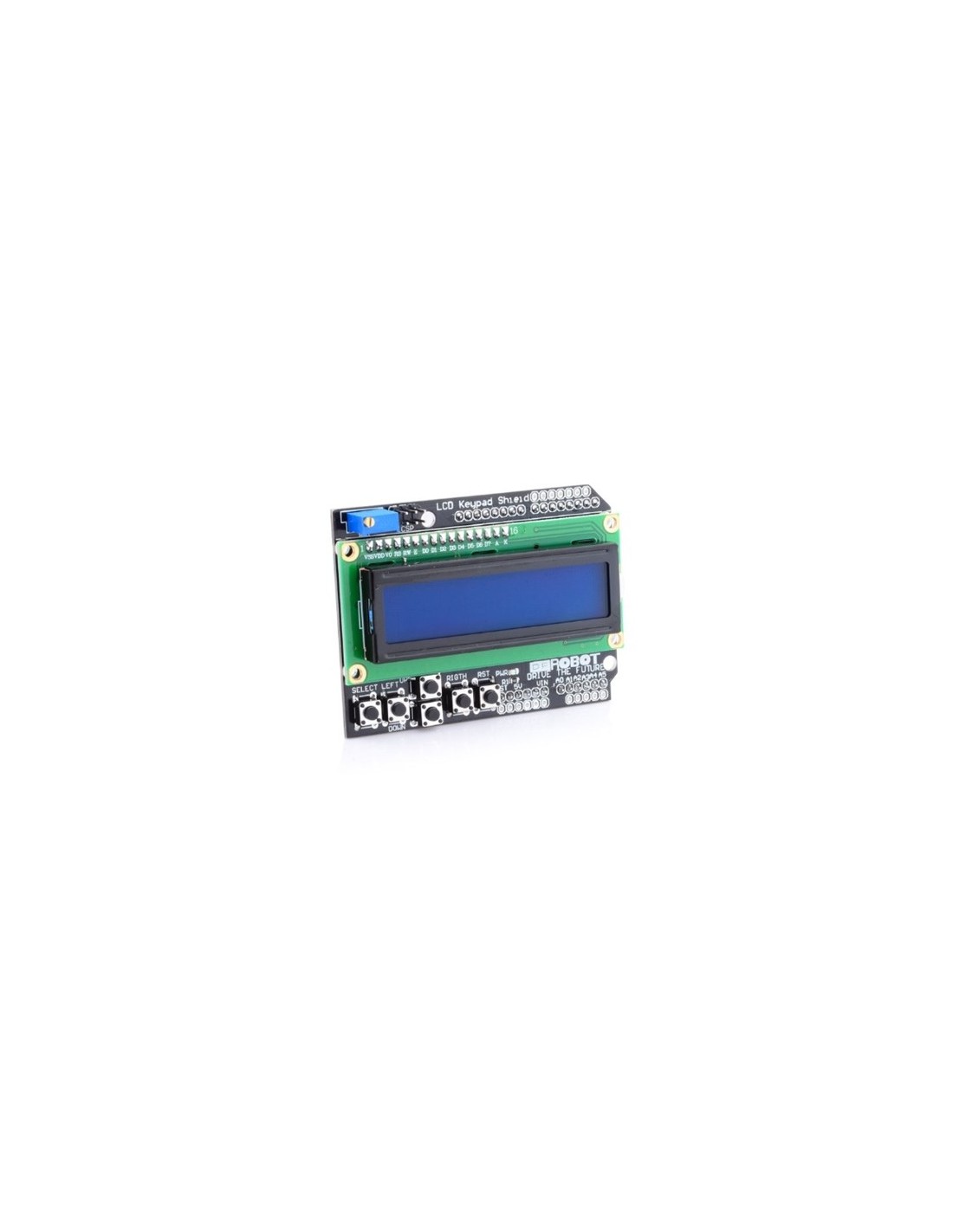

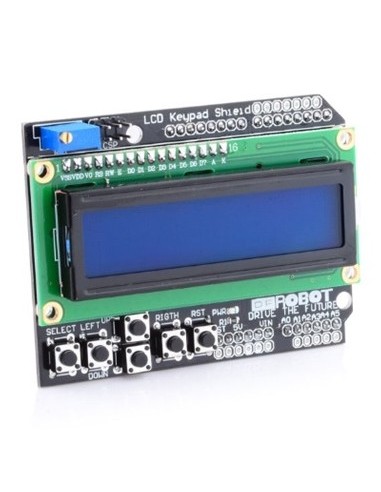

El módulo se puede enchufar directamente en una placa Arduino Duemilanove, por lo que la soldadura o el cableado no es necesario. Los pines 5, 6, 7, 8 y 9 se utilizan como interfaz para la pantalla LCD.
Caracteristicas:
Pantalla LCD azul de 16x fácil de leer
Contraste ajustable
Diseño laminado y fácil de expandir
Uso de la interfaz LCD4Bit modificada
Interfaz LCD4Bit modificada:
Con el fin de preservar el puerto SPI para su uso futuro, los pines digitales IO DB7-10 y pin11 y pin 12 utilizados en la biblioteca LCD4Bit original se han movido a DB4-7 y pin 8 y pin 9, respectivamente.
El teclado consta de 5 botones: SELECCIONAR, IZQUIERDA, ARRIBA, ABAJO y DERECHA más un botón RESTABLECER. Para guardar el recurso digital IO pin, la interfaz del teclado solo usa un canal ADC. El valor clave se lee a través de un divisor de voltaje de resistencia de 5 etapas. Cuando se presiona una tecla, el ADC lee el valor de voltaje a través del divisor de voltaje; luego, el valor de voltaje se compara con el umbral del valor de voltaje almacenado en una matriz para identificar qué tecla se ha presionado.
Especificaciones:
Voltaje de funcionamiento: 5VDC
Dimensiones: 80 x 58 x 22 mm
Peso: 52g
